电液推杆的使用说明

江苏凯日贸易发展限公司机械设备厂家销售部为您讲解：

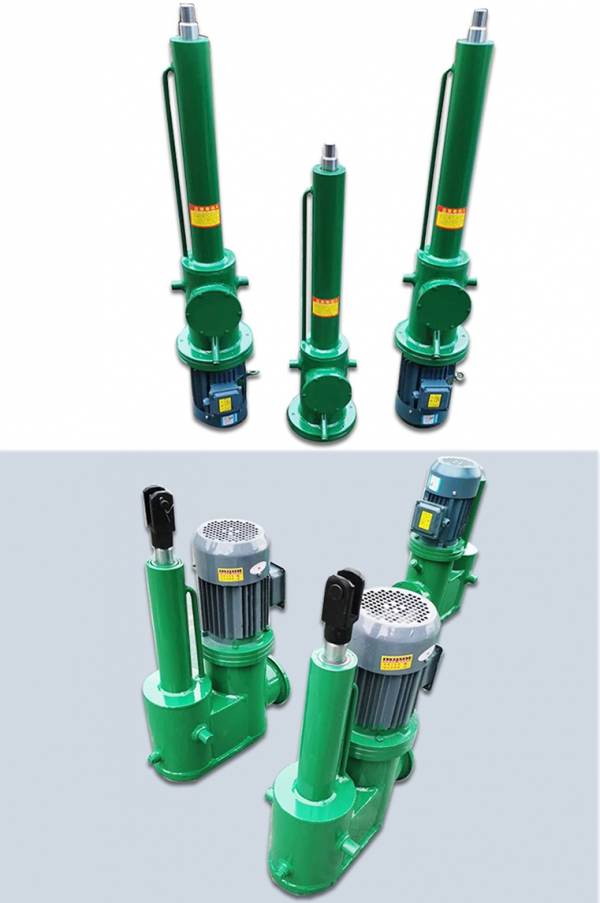

 电液推杆是一种集机、电、液为一体的液压驱动机械手，适用于需要 往复推拉直线（或往复旋转一定角度）运动，也可用于需要上升、下降或夹紧 工作物的场所，并可实现远距离危险地区的集中或自动控制。已广泛应用于冶 金、矿山、电力、煤T、机械、交通、粮食、化工、水泥、水利、建材、运输 、港口码头等部门，是一种通用的动力源。

电液推杆特点：

1.       结构紧凑、安装方便、占据空间小、维护简单。

2.     可带负荷起动，具有过载保护功能。

3.     回路设双向液压锁，可停在规定行程范围内的任意位置并自锁，且保持输 岀力不变。

4.      推拉力，速度(用户要求)无级可调，驱动力范围极广。

5.      因故断电,推杆自锁避免发生事故。

6.      采用全液压传动，动作灵敏，运行平稳，能有效缓冲外来冲击力，行程控 制精确大于0.5mm

 机电液一体化全封闭结构，工作油路循环于无压的封闭钢筒里，体积小， 不渗油，在恶劣的工作环境下，不吸尘，不进水，内部不锈蚀，使用寿命长。

电液推杆工作原理：

电液推杆是一种机、电、液一体化的新型柔性传动机构，它以执行机构（油缸）、控制机构（液压控制阀组）和动力源（油泵电机等到）组成。根据 现场安装空间及用户使用情况电液推杆可有多种结构形式（具体见电液推也可根据用户要求定制样式）°电动机通过正反转驱动双向液压泵 正反输出压力油，经液压控制阀送至油缸，也实现活塞杆的往复运动。

江苏凯日贸易发展限公司机械设备厂家销售部

安装使用时注意事项:

l  电液推杆安装要有足够的空间，环境温度10-60度之间(高温环境要特别订货)。

l  用户可根据控制需要配置行程开关。

l  电动液压推杆安装前先平放在地上，注入液压油(牌号HM.精度等级46-68) 油位在观察口下缘，分体推杆油面应在离箱50mm以内。

l   DYTZ、DYTP. DYTF在使用前应旋松排气孔的排气螺丝25.安装时要试开机。

a.整体推杆，接上电源即可运行

b.分体推杆，接上电源让油缸在无负载情况下，往复动作数次使油缸和油管中 的空气排出，在带上员载

电液推杆的维护:

1)        为保证高压油管的使用寿命，要用胶皮把油管固定好。

2)        使用液压油要定期过滤或者更换，一年一次或根据实际工作自定周期。

3)        长期闲置不用，仔投入使用前要对电机进行绝缘检查。

4)        简易故障排除

a.    刚安装时不能动作，查电机未运行或油量不足。

b.     使用一段时间后不能动作，拆下液控落塞，清洗液控阀阀芯，更换液压油。 使用长时间后，推杆空载能够推拉，带负载不能摊位。更换油缸内活塞上孔用 密封件。密封面渗漏，更换密封件，如油塞杆伸出处滴油，更换轴用密封件。

结构性能：

液压控制阀组主要由溢流阀，吸油单向阀，调速阀（用户要求），液控单向阀（液压锁）等组成   也可根据电液推杆的工作特性，设计不同功能的油路组合阀，满足其工作要求。T殳有推岀自锁，拉回自锁和推拉均自锁；运行速度有可调速型，不可调速型；电液推杆工作角度有水平推，向上推（包 括 斜向上），向下推（包括斜向下）等几种。电液推杆主要有以下优点：

（1）结构紧凑、安装方便、占据空间小、维护简单。

（2）可带负荷起动，具有过载保护功能。

 (3)回路设双向液压锁，可停在规定行程范围内的任意位置并自锁，且保持输岀力不变。

 (4)推拉力，速度(用户要求)无级可调，驱动力范围极广。

 (5)因故断电.推杆自锁，避免发生事故。

 (6)采用全液压传动，动作灵敏，运行平稳，能有效缓冲外来冲击力，行程控制精确大于0.5mm

 (7)机电液一体化全封闭结构，工作油路循环于无压的封闭钢筒里.体积小，不渗油，在恶劣的工作环境下，不吸尘，不进水，内部不锈蚀，使用寿命长。
